CH707437 (A1)
Methode, um z.B. untere Bewegungsbrücke von z.B. Damit die Armbanduhr im Spektrum der sichtbaren Wellenlängen unsichtbar ist, müssen Behandlungen durchgeführt werden, z. B. Antireflexionsbehandlung des Uhrglases zur Reduzierung des von Bauteilen reflektierten Lichts.
Die Methode umfasst die Durchführung einer Behandlung, z. Antireflexionsbehandlung des Uhrglases (25), um das von einer Komponente des mechanischen Uhrwerks (11) der Uhr (10) reflektierte Licht und den Durchgang des Lichts durch das Uhrglas zu reduzieren, wobei die Komponente aus transparentem Material besteht. Die Antireflexionsbehandlung wird so durchgeführt, dass eine spektrale Transmissionskurve des Bauteils derjenigen des Uhrglases verliehen wird, um eine reflektierende Oberfläche des Bauteils der Uhr zu reduzieren.
- Veröffentlichung
- CH707437 (A1)
- Veröffentlichungsdatum
- 2014-07-15
- Prioritätsdatum
- 2013-01-10
- Erfinder
- THULIEZ JEAN-LUC [CH]; JEAN-LUC PERRIN [CH]; ETIENNE CROZIER [CH]; PERRIN JEAN-LUC [CH]; JEAN-LUC THULIEZ [CH]; CROZIER ETIENNE [CH]; MICKE PINTUS [FR]; YANNICK PINTUS [CH]; PINTUS MICKE [FR]; PINTUS YANNICK [CH]
- Anmelder
- RICHEMONT INT SA [CH]
- Klassifikation
- Classification: - internationale G04B29/02; G04B45/02; G04B45/04 - coopérative G04B29/022 (EP, CH); G04B45/02 (EP, CH); G04B45/04 (CH)
Patentfamilie
Projektbilder
Beschreibung
Domaine technique
[0001] La présente invention concerne un procédé pour rendre invisible dans le spectre des longueurs d’ondes visibles, au moins un composant d’un mouvement de montre apparent, logé à l’intérieur d’un boîtier, fermé au moins sur sa face frontale par un verre de montre, ce composant étant réalisé en un matériau transparent.
[0002] Pour des produits horlogers dits de haute horlogerie, comportant des mouvements mécaniques apparents, il peut être souhaitable de masquer certains composants pour les rendre partiellement ou totalement invisibles, tout en conservant leurs fonctions mécaniques. Ceci permet de mettre en valeur certains composants du mouvement et d’en faire disparaître certains autres au regard. Le but recherché est de donner aux horlogers une liberté esthétique nouvelle permettant de mettre en évidence certaines fonctions en escamotant visuellement certaines autres fonctions de telle manière qu’elles n’apparaissent plus au regard. Technique antérieure
[0003] Traditionnellement, des pièces peuvent être partiellement effacées du regard, en utilisant des matériaux transparents aux longueurs d’ondes visibles, tels que le verre, le quartz ou le diamant par exemple. Cependant ces matériaux sont naturellement d’un prix élevé et leur mise en forme est techniquement compliquée et économiquement extrêmement coûteuse. De plus les pièces connues ont des formes simples, planes ou toriques en raison des difficultés de fabrication. Il n’existe actuellement pas de procédé permettant de réaliser des pièces d’horlogerie de formes complexes, transparentes et invisibles à l’œil nu et ayant les caractéristiques mécaniques requises par les fonctions dans le domaine horloger. Exposé de l’invention
[0004] La présente invention se propose de pallier les inconvénients de l’art antérieur connu en développant un procédé qui permet de «faire disparaître» du spectre visible, centré autour de 600nm, un ou plusieurs composants mécaniques ayant des formes simples ou complexes, qui forment les éléments constitutifs du mouvement d’une montre.
[0005] Ce but est atteint par le procédé selon l’invention, tel que défini en préambule et caractérisé en ce que l’on effectue au moins un traitement pour réduire la réflexion de la lumière incidente par au moins un des composants dudit mouvement.
[0006] De façon préférentielle, ledit au moins un traitement consiste à effectuer un traitement antireflets dudit verre de montre et au moins un traitement antireflets dudit composant, ce traitement étant effectué de telle manière que la courbe de transmission spectrale dudit composant est sensiblement identique à celle du verre de montre.
[0007] Ledit au moins un traitement consiste avantageusement à effectuer un traitement antireflets dudit verre de montre et au moins un traitement consistant à réduire la surface réfléchissante dudit au moins un composant dudit mouvement.
[0008] Selon une mode de réalisation avantageux, ledit traitement antireflets consiste à déposer au moins une couche mince d’un matériau antireflets respectivement sur le verre de montre et sur ledit composant.
[0009] De façon avantageuse, ledit traitement antireflets consiste à déposer plusieurs couche minces superposées sur le verre de montre et sur ledit composant.
[0010] Afin d’obtenir une quasi similitude de la courbe de transmission spectrale dudit verre de montre et de la courbe de transmission spectrale dudit composant à rendre invisible, ledit traitement antireflets consiste à déposer les différentes couches selon une séquence prédéterminée et ladite séquence est identique pour le traitement dudit verre de montre et dudit composant.
[0011] De manière avantageuse, pour chacune des couches minces superposées, l’on sélectionne les matériaux à déposer en fonction de son indice de réfraction et l’on détermine l’épaisseur de la couche à déposer.
[0012] Afin d’obtenir une quasi similitude de la courbe de transmission spectrale dudit verre de montre et de la courbe de transmission spectrale dudit composant on applique plusieurs couches de matériaux différents avec des épaisseurs déterminées pour chacune des couches.Selon un mode de réalisation préféré, l’on réalise ledit composant au moyen d’un polymère moulé par injection.
[0013] Les matériaux appliqués en couches minces sont avantageusement choisis parmi le groupe suivant: Oxyde de Titane (TiO<2>), Oxyde de Silicium (SiO<2>) ou un mélange de ces matériaux.
[0014] Selon un forme de réalisation avantageuse, l’on effectue une texturation de la surface dudit composant à rendre invisible.
[0015] Selon un premier mode de réalisation, l’on effectue ladite texturation dudit composant à rendre invisible directement au moulage par usinage mécanique ou chimique des parois du moule d’injection.
Ansprüche

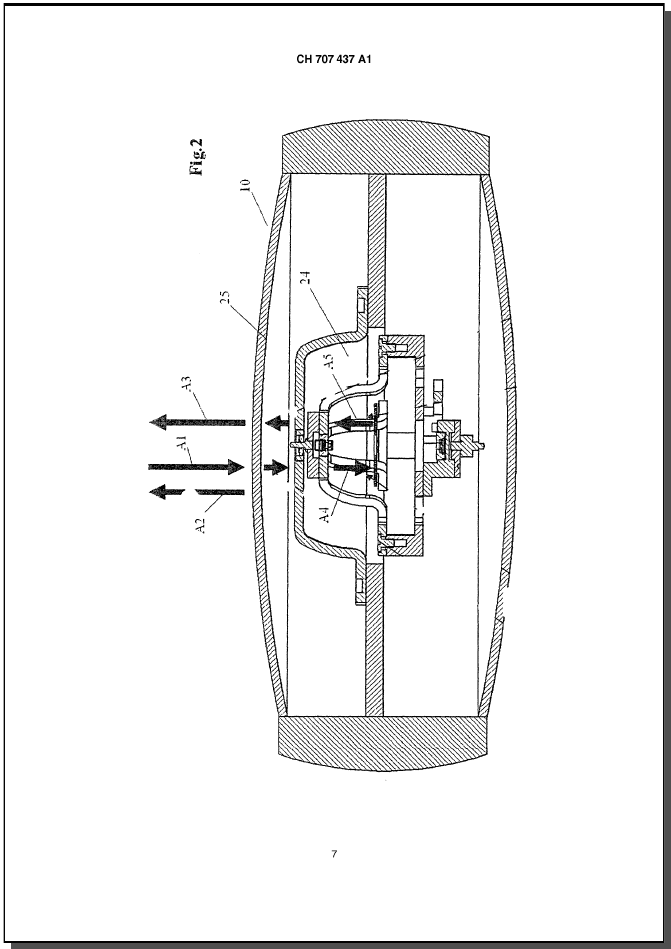

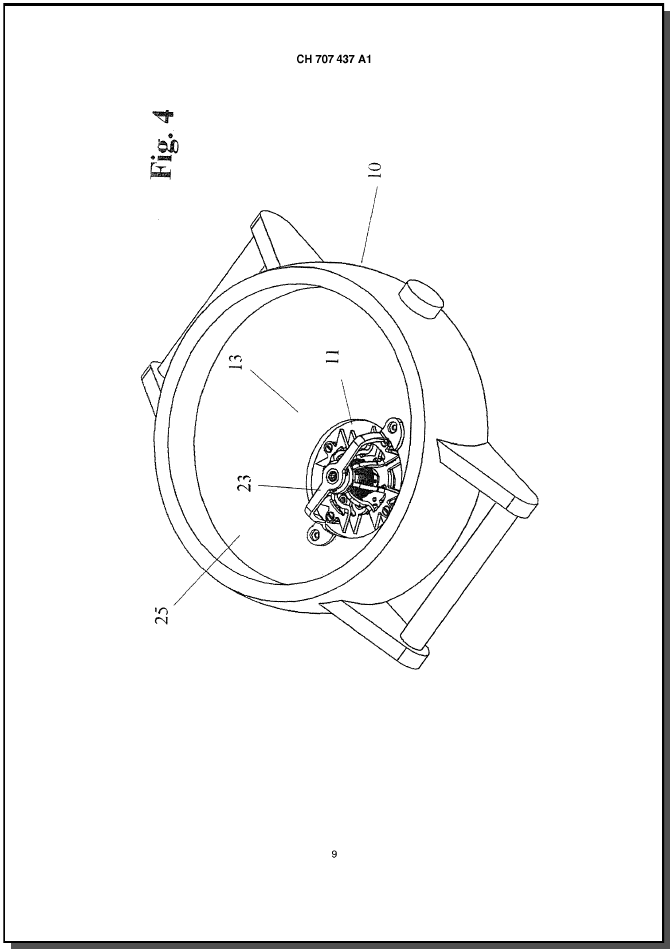

- 1. Procédé pour rendre invisible dans le spectre des longueurs d’ondes visibles, au moins un composant d’un mouvement (11) de montre mécanique apparent, logé à l’intérieur d’un boîtier (12), ce boîtier étant fermé au moins sur sa face frontale, par un verre de montre (25), caractérisé en ce que ledit au moins un composant dudit mouvement (11) de montre mécanique est réalisé en un matériau transparent et en que l’on effectue au moins un traitement pour réduire la lumière réfléchie par ledit au moins un composant dudit mouvement (11) de montre mécanique, et son passage par ledit verre de montre (25).
- 2. Procédé selon la revendication 1, caractérisé en ce que ledit au moins un traitement consiste à effectuer un traitement antireflets dudit verre de montre (25), et un traitement antireflets dudit au moins un composant dudit mouvement (11) de montre mécanique, ce traitement étant effectué de telle manière que la courbe de transmission spectrale dudit composant est sensiblement accordée à celle du verre de montre (25).
- 3. Procédé selon la revendication 1, caractérisé en ce que ledit au moins un traitement consiste à effectuer un traitement antireflets dudit verre de montre (25), et un traitement consistant à réduire la surface réfléchissante dudit au moins un composant dudit mouvement (11) de montre mécanique.
- 4. Procédé selon la revendication 2, caractérisé en ce que le traitement antireflets dudit verre de montre (25) est coordonnée au traitement antireflets dudit au moins un composant dudit mouvement (11) de montre mécanique pour diminuer sa réflexion.
- 5. Procédé selon la revendication 2, caractérisé en ce que ledit traitement antireflets consiste à déposer au moins un couche mince d’un matériau antireflets respectivement sur le verre de montre (25) et sur ledit au moins un composant dudit mouvement (11) de montre mécanique.

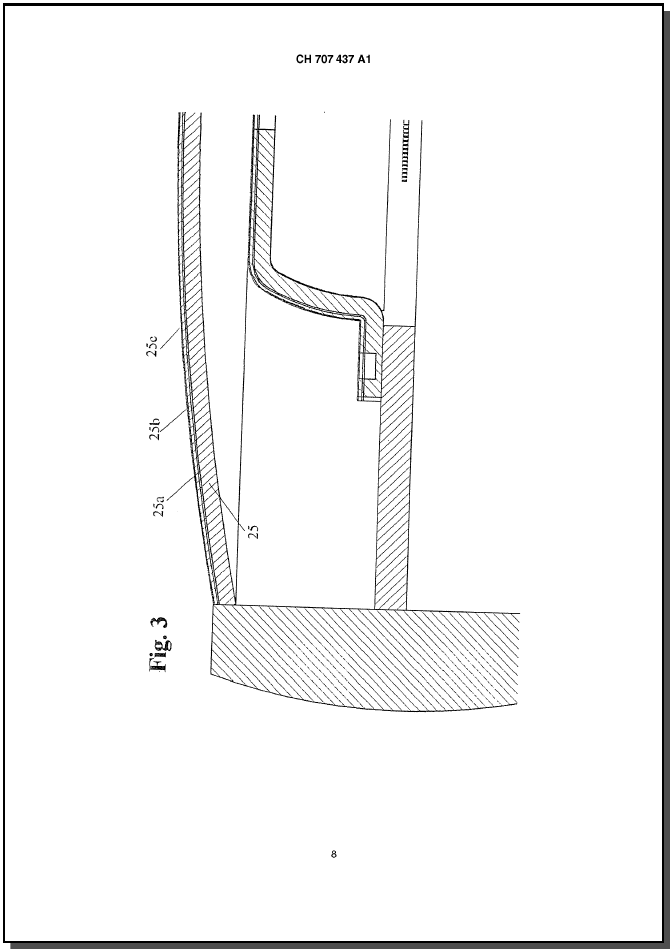

- 6. Procédé selon la revendication 2, caractérisé en ce que ledit traitement antireflets consiste à déposer plusieurs couche minces superposées (25a, 25b, 25c) sur le verre de montre (25) et sur ledit au moins un composant dudit mouvement (11) de montre mécanique.
- 7. Procédé selon la revendication 2, caractérisé en ce que ledit traitement antireflets consiste à déposer les différentes couches selon une séquence prédéterminée et en ce que ladite séquence est coordonnée au traitement dudit verre de montre et dudit au moins un composant dudit mouvement (11) de montre mécanique.
- 8. Procédé selon la revendication 6, caractérisé en ce que pour chacune des couches minces superposées, l’on sélectionne les matériaux à déposer en fonction de son indice de réfraction et l’on détermine l’épaisseur de la couche à déposer.
- 9. Procédé selon la revendication 6, caractérisé en ce que, pour obtenir une quasi similitude de la courbe de transmission spectrale dudit verre de montre et de la courbe de transmission spectrale dudit composant on applique plusieurs couches de matériaux différents, d’indices de réfraction différents et avec des épaisseurs déterminées pour chacune des couches.
- 10. Procédé selon la revendication 1, caractérisé en ce que l’on réalise ledit au moins un composant dudit mouvement (11) de montre mécanique au moyen d’un polymère selon un procédé de moulage par injection.
- 11. Procédé selon l’une quelconque des précédentes, dans lequel ledit mouvement de montre (11) comporte un pont supérieur (17), caractérisé en ce que ledit composant dudit mouvement (11) de montre mécanique est ledit pont supérieur (17).
- 12. Procédé selon l’une quelconque des précédentes, caractérisé en ce que les matériaux appliqués en couches minces sont choisis parmi le groupe suivant: Oxyde de Titane (Ti02), Oxyde de Silicium (SiO<2>) ou mélange de ces matériaux.
- 13. Procédé selon l’une quelconque des précédentes, caractérisé en ce que le degré d’invisibilité dudit mouvement (11) de montre mécanique est lié au traitement antireflets appliqué audit au moins un composant dudit mouvement (11) de montre mécanique
- 14. Procédé selon la revendication 1, caractérisé en ce que l’on effectue une texturation de la surface dudit au moins un composant dudit mouvement (11) de montre mécanique.
- 15. Procédé selon la revendication 14, caractérisé en ce que l’on effectue ladite texturation dudit composant directement au moulage par usinage mécanique ou chimique des parois du moule d’injection.
- 16. Procédé selon la revendication 14, caractérisé en ce que l’on effectue ladite texturation dudit composant par usinage mécanique ou attaque chimique dudit au moins un composant dudit mouvement (11) de montre mécanique.
- 17. Procédé selon la revendication 14, caractérisé en ce que l’on effectue ladite texturation dudit au moins un composant dudit mouvement (11) de montre mécanique par nano-indentation.
- 18. Procédé selon l’une quelconque des précédentes, caractérisé en ce que l’on introduit dans ledit boîtier (12) un fluide dont l’indice de réfraction est sensiblement égal à celui dudit au moins un composant dudit mouvement (11) de montre mécanique.
