HOUSING FOR A DEVICE FOR PROTECTION AGAINST BAD WEATHER AND/OR SUN.

[0001] DESCRIPTION

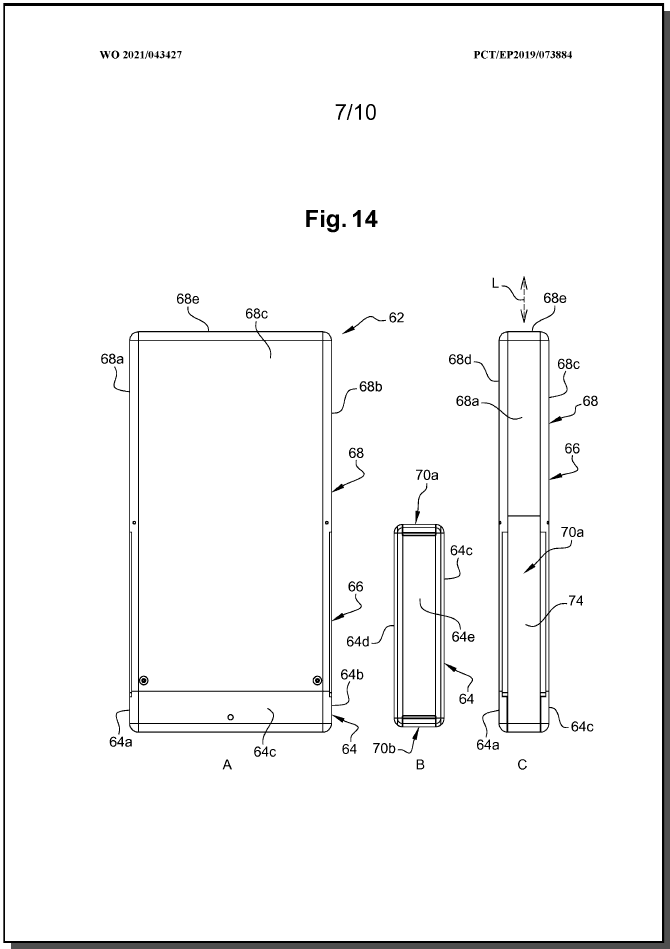

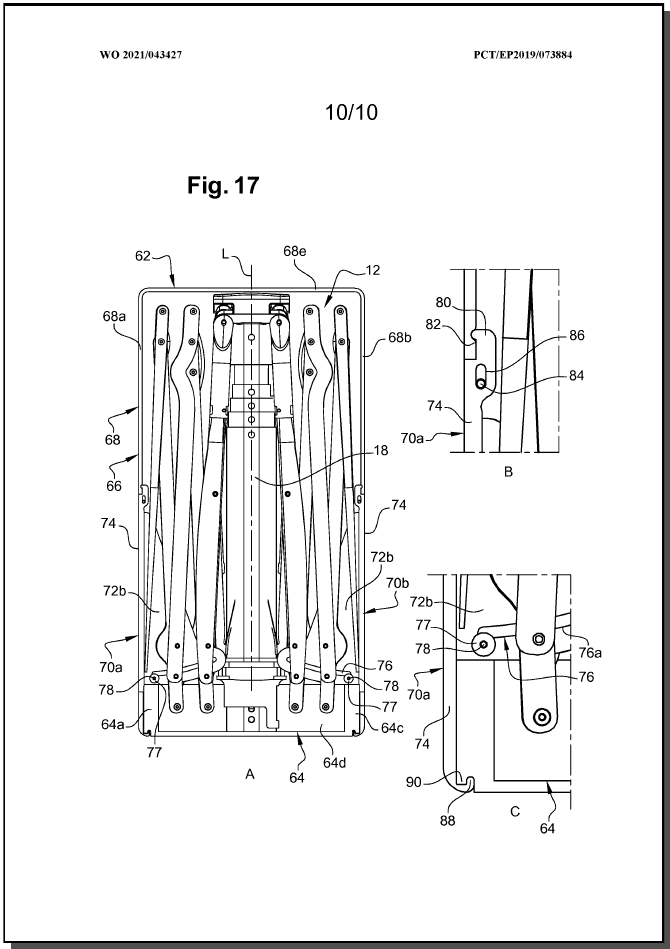

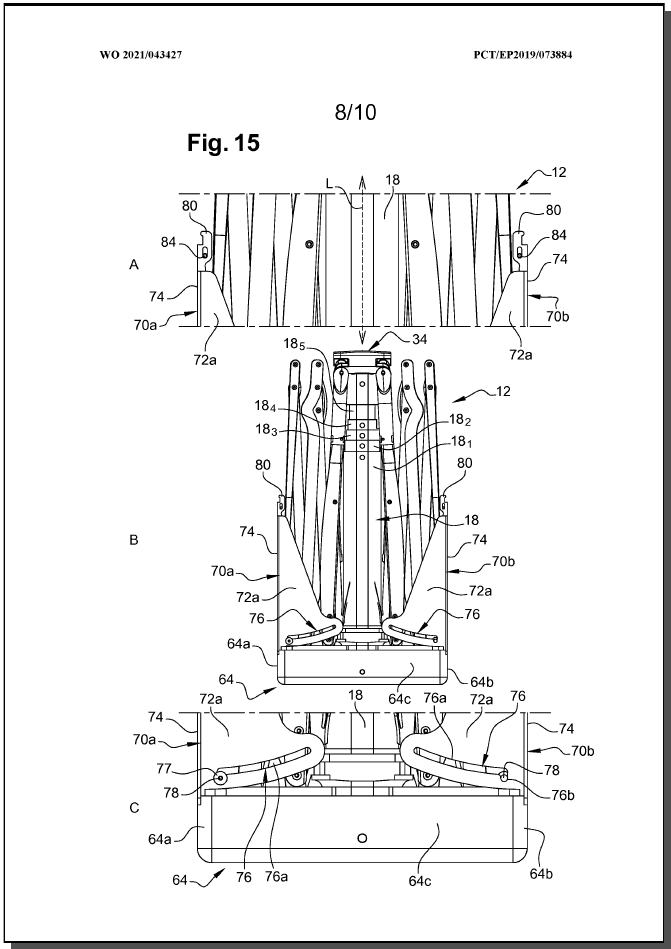

[0002] TITRE : Boitier pour dispositif de protection contre les intempéries et/ou le soleil Domaine technique de l’invention

[0003] Le domaine est celui des dispositifs de protection des intempéries et/ou du soleil.

[0004] Etat de la technique antérieure

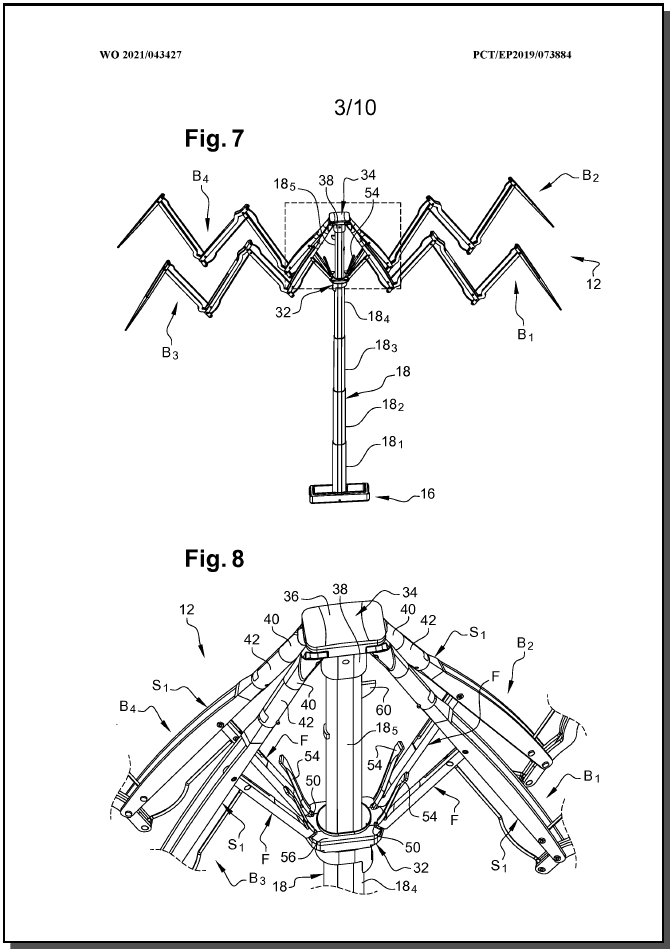

[0005] Classiquement, un dispositif de protection contre les intempéries et/ou le soleil tel qu’un parapluie, une ombrelle ou un parasol comprend une armature comprenant un mât qui peut être ou non télescopique sur lequel est monté en coulissement un coulant qui peut se déplacer entre une première position de fermeture du dispositif et une position d’ouverture du dispositif. L’armature comprend des baleines reliées à un noix ou support solidaire d’une extrémité du mât et au coulant par l’intermédiaire de fourchettes ou sous-baleines.

[0006] Dans une réalisation, il a été proposé de fixer les extrémités des baleines à un fil circonférentiel solidaire de la noix. Les extrémités des fourchettes opposées à celles reliées aux baleines sont reliées au coulant par l’intermédiaire d’un autre fil circonférentiel solidaire du coulant. Le déploiement de l’armature est réalisé par coulissement du coulant qui induit un déploiement des baleines. L’écartement angulaire des baleines est obtenu par la mise en tension de la toile de protection fixée aux baleines et par la liaison par fil des baleines et des fourchettes qui autorisent une angulation des baleines les unes relativement aux autres. Si ce type de système peut être très compacte en position fermée, il se révèle en pratique très fragile à utiliser du fait des liaisons peu rigides, d’une part, des fourchettes au coulant et, d’autre part, des baleines à la noix.

[0007] On notera qu’un dispositif de protection des intempéries a pour fonction principale de protéger de la pluie mais peut également servir pour protéger du soleil. Egalement un dispositif de protection du soleil qui a pour fonction principale de protéger du soleil peut également servir pour protéger occasionnellement de la pluie.

[0008] Egalement, un dispositif de protection tel que décrit ci-dessus et utilisé dans sa fonction de protection des intempéries, s’avère nécessairement humide lorsqu’il est refermé immédiatement après une utilisation sous la pluie par exemple. Ainsi, lorsque l’utilisateur arrive à un endroit donné (restaurant, travail,...) il est connu de disposer le dispositif dans un conteneur de réception, par exemple cylindrique, permettant à l’eau de s’écouler vers le bas pour permettre le séchage de la toile du dispositif. Une autre méthode consiste à déployer le dispositif dans un endroit sec (garage, terrasse couverte,...) afin de réaliser le séchage de la toile. On comprend que l’une ou l’autre des méthodes nécessite d’entreposer le dispositif durant une période de temps assez longue et ne rend pas possible le transport par l’utilisateur du dispositif à l’état fermé du fait de la présence de gouttes d’eau sur la toile, dans un sac par exemple, les affaires environnantes étant alors mouillées.

[0009] L’invention vise à remédier à tout ou partie des problématiques et inconvénients précités de manière simple et fiable.

[0010] Présentation de l’invention

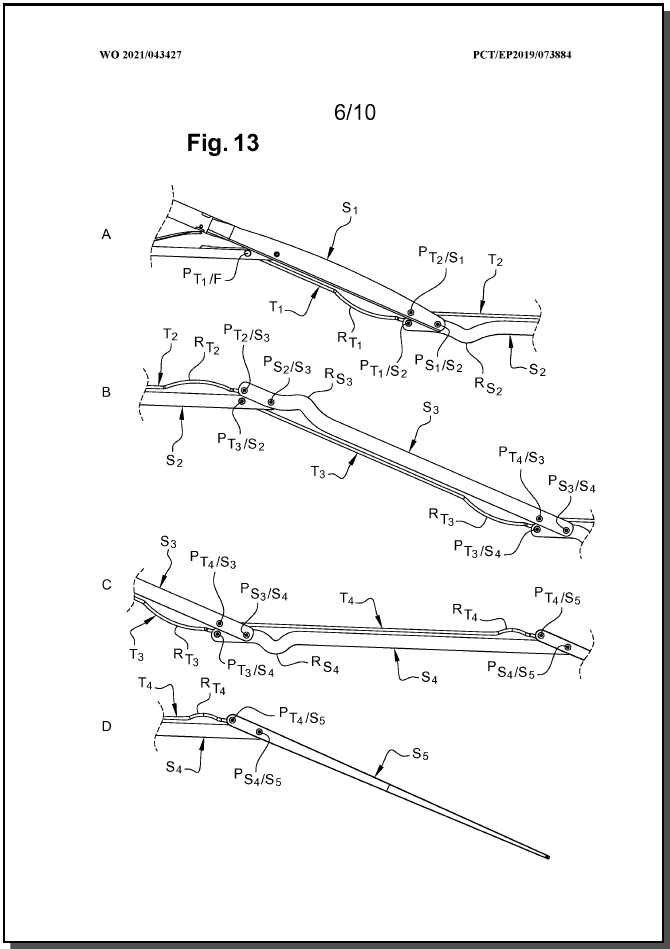

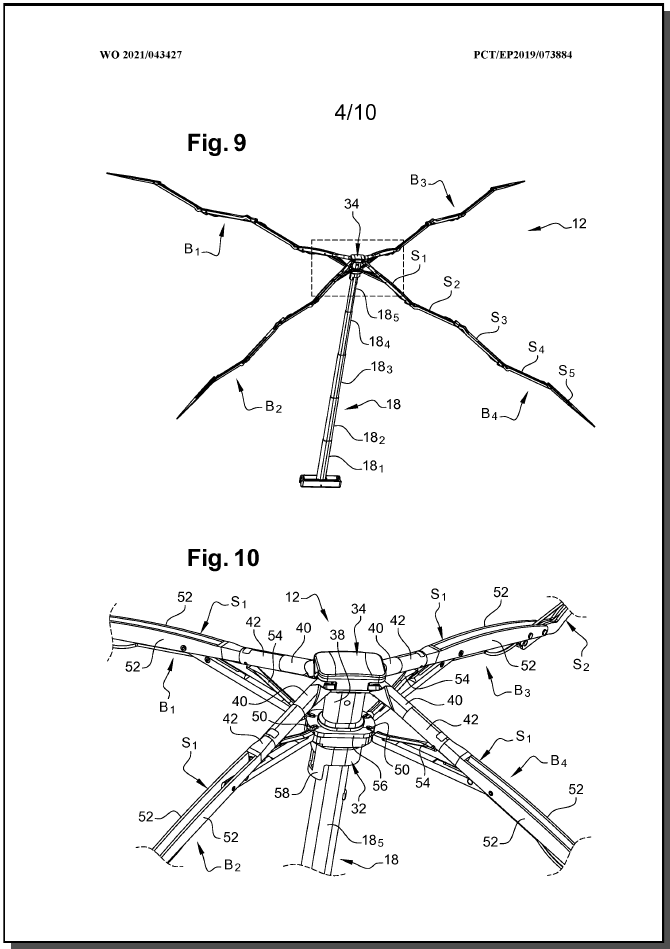

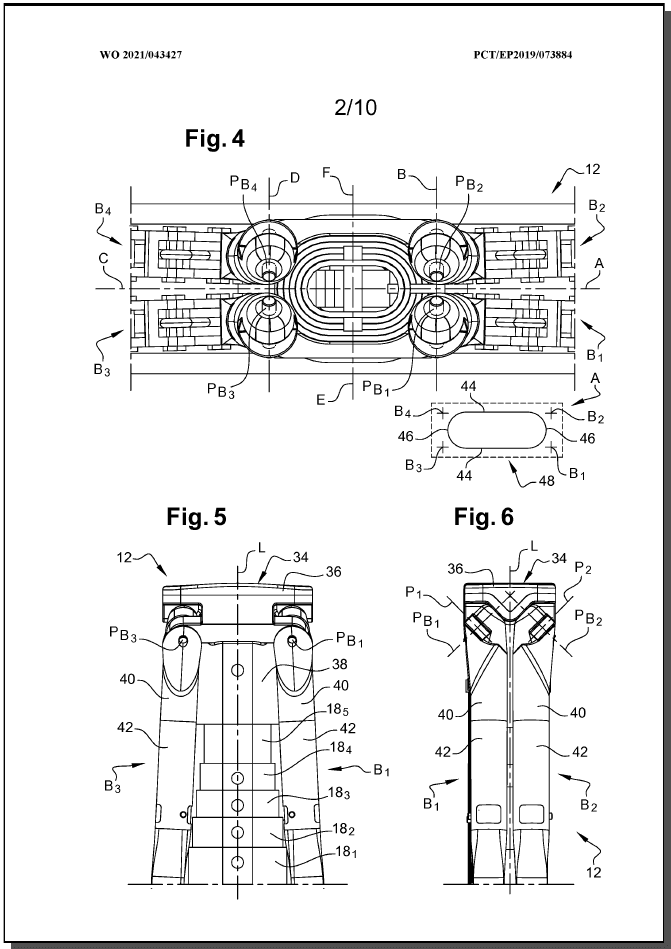

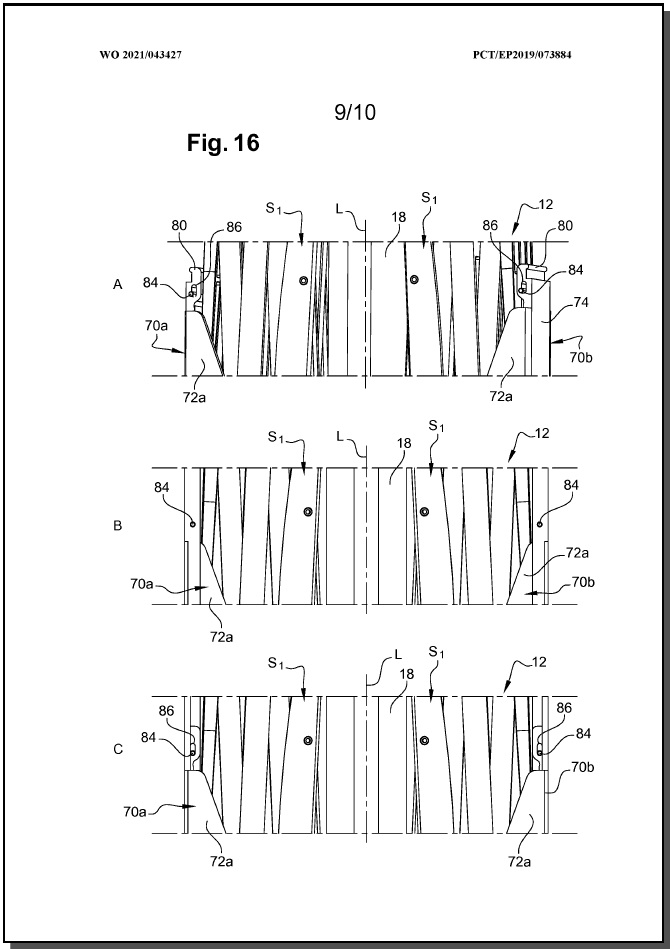

[0011] Ainsi, le présent document concerne une armature déployable, en particulier pour dispositif de protection contre les intempéries et/ou le soleil, comprenant : un mât d’axe longitudinal sur lequel est monté un coulant en coulissement entre une première position de fermeture de l’armature et une seconde position d’ouverture de l’armature ; au moins une baleine reliée par une fourchette au coulant, la baleine comprenant une extrémité reliée à une noix portée par une extrémité du mât, caractérisée en ce que : la baleine comprend un premier segment formé d’une première partie et d’une seconde partie mobiles l’une par rapport à l’autre autour de l’axe d’extension dudit premier segment, la première partie du premier segment de la baleine est reliée à la noix par une liaison pivot autour d’un axe qui est perpendiculaire à un plan incliné en oblique par rapport à l’axe longitudinal du mât de manière à ce que dans la première position de fermeture de l’armature le premier segment de la baleine s’étende le long du mat et à ce que dans la seconde position d’ouverture de l’armature le premier segment de la baleine soit écarté du mat.

[0012] Selon la configuration proposée, lors du déploiement de l’armature, le premier segment articulé par une liaison pivot sur la noix peut ainsi s’écarter du mat en pivotant autour d’un axe oblique tandis que la seconde partie dudit segment peut s’écarter du mat tout en effectuant un mouvement de rotation autour de l’axe d’extension du premier segment. Ainsi, la fixation d’une toile de protection peut être fixée sur la seconde partie du premier segment et la toile ne subit pas de mouvement de rotation autour de l’axe du segment. Par ailleurs, la liaison mécanique du premier segment à la noix permet de garantir une rigidité accrue de liaison de la baleine à la noix par rapport à la technique antérieure tout en assurant un écartement de la baleine du mat lorsque l’armature est dans sa seconde position d’ouverture.

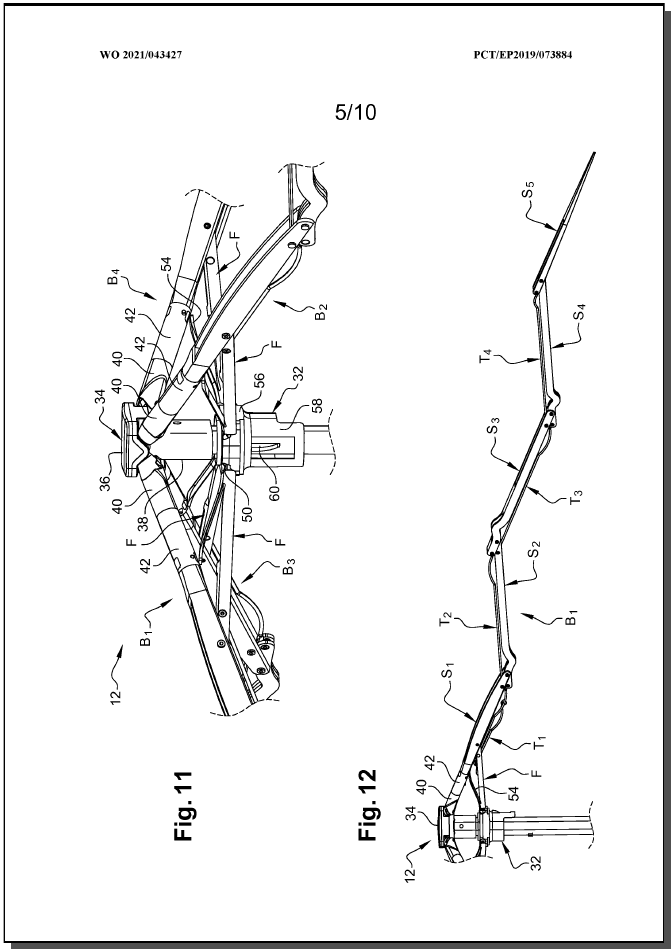

[0013] Selon une autre caractéristique, une première extrémité de la fourchette peut être reliée au coulant par une liaison rotule. Elle pourrait aussi être reliée au mat par l’intermédiaire d’un fil circonférentiel solidaire du coulant.

[0014] La liaison rotule peut comprendre une partie sphérique portée par la première extrémité de la fourchette et logée dans une cavité de forme complémentaire du coulant. L’inverse serait également possible, à savoir une cavité portée par la première extrémité de la fourchette et une partie sphérique portée par coulant.

[0015] Une seconde extrémité de la fourchette peut être reliée par une liaison pivot à la seconde partie du premier segment de la baleine. En combinaison avec la liaison rotule de la première extrémité de la fourchette, cette configuration confère une rigidité encore augmentée de l’ensemble baleine/fourchette du fait de l’absence de jeu circonférentiel, c’est-à-dire autour de l’axe du mât, de la première extrémité de la baleine avec le coulant.

[0016] Egalement, des moyens élastiques peuvent être configurés pour exercer une force tendant à déployer l’armature lorsque celle-ci est dans sa première position. Ils peuvent notamment comprendre un organe élastique intercalé entre le premier segment et le mât lorsque l’armature est dans sa première positon de fermeture.
